Когато трябва да възпроизведете съществуващ покрив, пергола или навес, един от първите въпроси е: колко градуса е наклонът на гредата? Не ви е необходим скъп дигитален ъгломер. С два дърводелски триъгълника, нивелир и ролетка можете да изчислите ъгъла точно само за няколко минути.
Какво ви е необходимо
- Два дърводелски триъгълника
- Нивелир
- Ролетка или линия
- Калкулатор или смартфон
Основната идея
Двата триъгълника ви помагат да оформите малка правоъгълна измервателна рамка до наклонената греда. Трябва да измерите:
- Хоризонтално разстояние — дължината по хоризонтала
- Денивелация — вертикалната разлика във височината за това разстояние
Тези две мерки образуват правоъгълен триъгълник. Ъгълът на гредата се изчислява от съотношението между денивелацията и хоризонталното разстояние.
Метод стъпка по стъпка

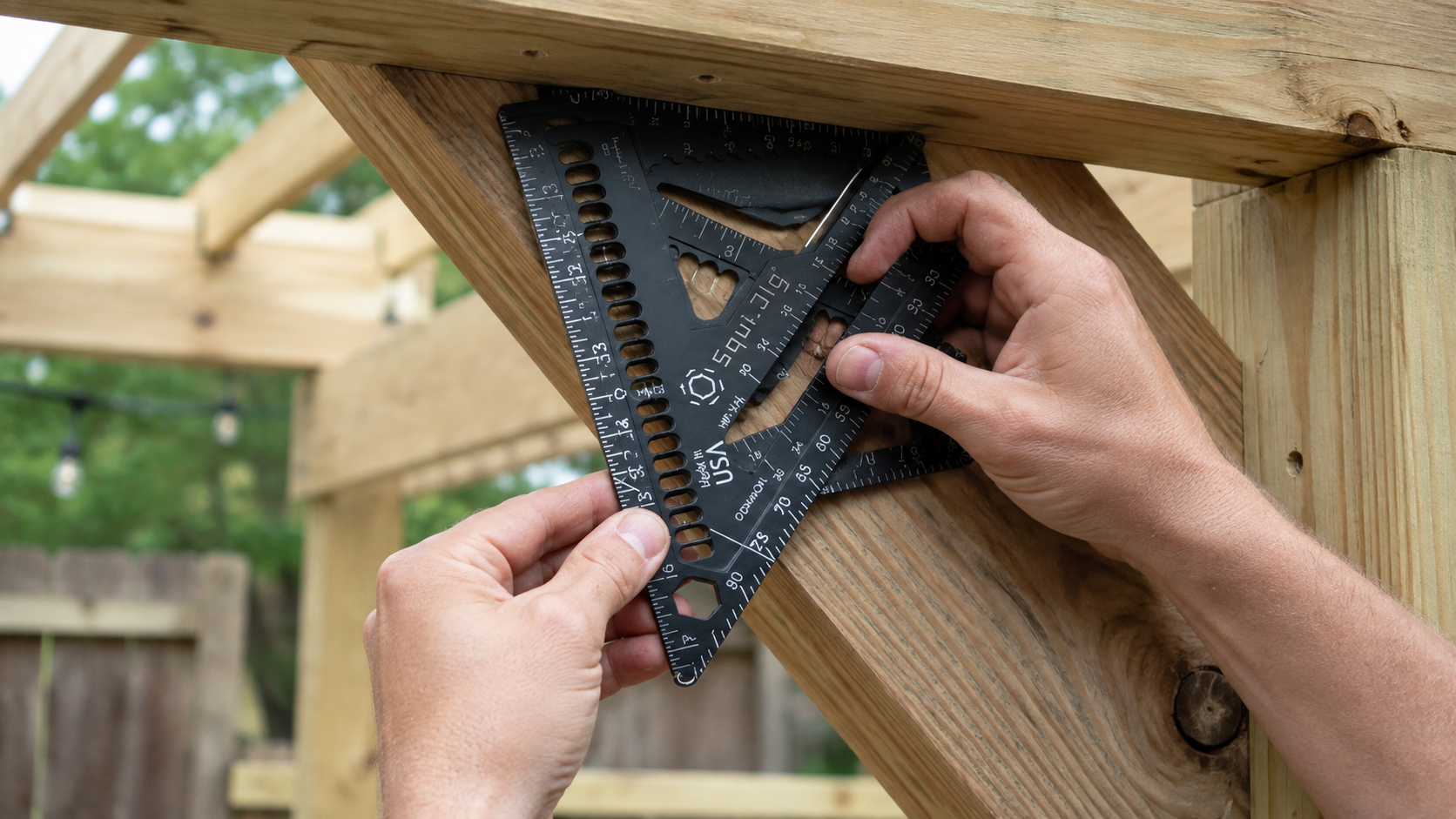

- Поставете първия триъгълник от долната или страничната страна на гредата. Единият му ръб трябва да лежи плътно по наклонената повърхност.
- Използвайте втория триъгълник, за да създадете вертикална отправна линия. Доп-рете го до първия така, че двата инструмента да образуват ясен прав ъгъл.
- Нивелирайте хоризонталната линия. Проверете с нивелира, че линията, която приемате за хоризонтална, действително е нивелирана.
- Измерете хоризонталното разстояние. За по-лесно изчисление използвайте 100 mm, 200 mm, 500 mm или 1 000 mm.
- Измерете вертикалната денивелация. Измерете с колко се повдига гредата за избраното хоризонтално разстояние.
Формула за изчисляване на ъгъла
Ъгъл = arctan(денивелация ÷ хоризонтално разстояние)
Използвайте функцията обратен тангенс, означена като tan⁻¹ или atan, на калкулатора.
Пример 1
Ако гредата се повдига с 87 mm при хоризонтално разстояние 1 000 mm:
Ъгъл = arctan(87 ÷ 1 000) = приблизително 5°
Пример 2
Ако гредата се повдига със 140 mm при хоризонтално разстояние 1 000 mm:
Ъгъл = arctan(140 ÷ 1 000) = приблизително 8°
Таблица за бърза справка
| Ъгъл | Повдигане при 1 000 mm | Наклон в проценти |
|---|---|---|
| 5° | 87 mm | 8,7% |
| 8° | 141 mm | 14,1% |
| 10° | 176 mm | 17,6% |
| 15° | 268 mm | 26,8% |
| 30° | 577 mm | 57,7% |
Не бъркайте градуси с проценти
Наклон от 10% не е равен на 10°. Наклон от 10% означава повдигане със 100 mm на 1 000 mm хоризонтално разстояние и отговаря на приблизително 5,7°. Това е една от най-честите грешки при поръчване на конектори или разкрояване на покривни греди.
Как да подобрите точността
- Измервайте върху възможно най-дълго практично хоризонтално разстояние.
- Проверете резултата поне на две различни места.
- Уверете се, че дървеният материал не е усукан или изкривен.
- Измервайте носещата греда, а не керемидите или декоративната обшивка.
- Закръгляйте резултата едва след приключване на изчислението.
Защо точният ъгъл е важен
Правилният ъгъл влияе върху разрезите на гредите, избора на конектори, оттичането на покрива, крайната височина и подравняването на цялата конструкция. Дори разлика от два или три градуса може да създаде видими фуги и проблеми при сглобяването.
LuxShade произвежда метални конектори за дървени перголи и навеси със стандартни и индивидуални ъгли. Преди да поръчате наклонени конектори, измерете внимателно хоризонталното разстояние и денивелацията или ни изпратете ясна скица с размерите.
Нуждаете се от помощ при избора на правилния ъгъл на конектора? Изпратете ни хоризонталното разстояние и вертикалната денивелация на конструкцията и ще ви помогнем да определите необходимия ъгъл.
Важно: Този метод определя само геометрията. Размерите и отворите на гредите, натоварванията от сняг и вятър и начинът на закрепване трябва при необходимост да бъдат проверени отделно от квалифициран инженер-конструктор.
